壓電陶瓷混料球磨工藝研究進展
來源:|作者:金瑞 |發布時間:2021-03-07 |次瀏覽
研究了如何將粉料粒徑細化，磨球增加50%Φ3mm氧化鋯珠和磨球50%Φ5mm氧化鋯珠均使粉料粒徑比原工藝粉料粒徑細化。在此基礎上減少了球磨時間發現粉料粒度雖有所增加但D10、D50、D90的粉
1引言
1.1壓電陶瓷簡介
壓電陶瓷是一種具有壓電效應的多晶體，由于它的生產工藝與陶瓷的生產工藝相似（原料粉碎、成型、高溫?zé)Y(jié)）因而得名。
壓電陶瓷是一種能夠?qū)C(jī)械能和電能互相轉換的信息功能陶瓷材料-壓電效應,壓電陶瓷除具有壓電性外,還具有介電性、彈性等,已被廣泛應用于醫學成像、聲傳感器、聲換能器、超聲馬達等[1-2]。
由于陶瓷材料是采用粉末燒結的方法制造的，而燒結過程主要是沿領料表面或晶界的團相擴散物質的遷移過程。因此界面和表面的大小起著至關重要的作用。就是說粉末的粒徑是描述粉末的重要參數。因?yàn)榉勰┝皆叫?。表面積越大，或說粒度越小。單位質量粉末的表面積越大。燒結時進行的團相擴散物質遷移的界面越多。也就越容易致密化[3]。
1.2壓電陶瓷混料磨細工藝介紹
目的是將各種原料混勻磨細，為預燒進行完全的固相反應準備條件，一般采取干磨或濕磨的方法。實驗室一般采用行星式球磨機加水球磨，本次試驗也是采用此類方法進行。
各種原料經過粉料均勻磨細后，新的粉料粒徑小于舊的原料粒徑。在后續的燒結工藝中，粒徑較細的粉料容易燒結成晶向致密的塊體，可燒成的溫度范圍也大，燒成陶瓷后單位體積密度會理想。d33、電容、損耗、介電常數等壓電陶瓷性能測試結果會加穩定。
2壓電陶瓷混料磨細實驗
2.1實驗設備
①主要的實驗設備：行星式球磨機如圖1所示。②其他實驗設備：球磨罐（聚氨酯罐）、磨球（氧化鋯珠），水（去離子水），原料（Pb3O4、ZrO2、TiO2），料盆（搪瓷盆）、粉料粒度測試儀等。
2.1.1行星式球磨機工作原理
行星式球磨機其工作原理是利用磨球（本次使用的為氧化鋯珠）與粉料在球磨罐內高速翻滾，對粉料產生剪切、沖擊、碾壓達到粉碎、研磨、分散、乳化粉料的目的。行星式球磨機在同一轉盤上裝有四個球磨罐，當轉盤轉動時，球磨罐在繞轉盤公轉的同時有圍繞自身軸心自轉，做行星式運動。球磨罐中氧化鋯珠在高速運動中相互碰撞，研磨和混合粉料，研磨粉料小粒度可致0.1微米。
2.1.2行星式球磨機的點
行星式球磨機和同類型產品比較如立式球磨機如圖
2所示，雖然立式球磨機結構簡單，價格低，但由于其只具備自轉功能不具備公轉功能，磨出的粉料粒徑不夠細，均勻程度也欠佳，因此不選擇立式球磨機。
2.1.3粉料粒度測試設備介紹
激光粒度分布儀如圖3所示，是基于激光散射原理測量粒度分布的一種新型粒度儀。該系統包括主機、樣品制備裝置和電腦系統等。通過樣品制備裝置將樣品輸送到主機的測量區域，激光照射到樣品后將產生光散射信號，光電探測器陣列將光散射信號轉換成電信號，這些信號通過USB方式傳輸?shù)诫娔X中，用專門的粒度測試軟件，依據Mie散射理論對散射信號進行處理，就可以得到該
樣品的粒度分布結果。
樣品的粒度分布結果。
2.2實驗問題探究
①如何通過改變磨球的質量配比，降低粉料粒徑，讓粉料細化
②如何在保證粒徑大小為可接受范圍的前提下，通過改變磨球和水的質量配比，縮短混料磨料的工作時間，提高生產效率
③如何在保證粒徑大小為可接受范圍的前提下，使用容積相同的球磨罐，通過改變磨球和水的質量配比使其能加工跟多質量的粉料，提高生產效率
2.3實驗過程
①烘原料：用100℃的烘箱烘烤原料Pb3O4、ZrO2、TiO26小時以上。
②配料：將Pb3O4、ZrO2、TiO2分別按272g、46g、36g加入球磨罐中，并加入一定量的水。
③混料磨料：將加完原料和水的球磨罐放置鎖緊于球磨機上，并設定好球磨時間、球磨頻率、球磨轉速等參數，待球磨機運行后做好相應記錄。
④出料（濕料）：球磨機運行結束后，將球磨罐內的磨球和粉料沖洗分開，粉料沖入搪瓷盆內。
⑤測試：使用激光粒度分布儀對搪瓷盆內的粉料進行粒度測試。
⑥總結：對測試結果進行分析并得出結論。
⑦粉料處理：實驗結束后，對實驗用粉料進行預燒
合成處理，燒制成燒結墊料。3實驗結果及分析
3.1粉料粒度實驗結果

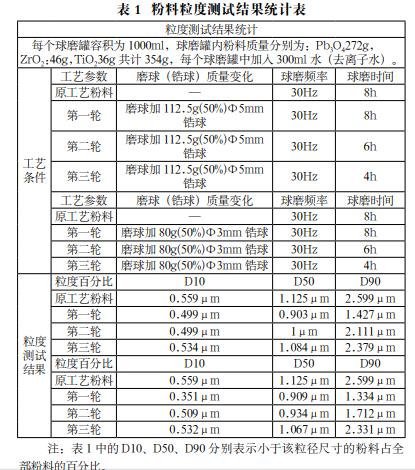

實驗結果如表1所示。
3.2粉料粒度實驗結果分析
①通過一輪實驗發現當球磨頻率、球磨時間相同時，比原工藝粉料磨球增加50%Φ3mm氧化鋯珠和比原工藝粉料磨球增加50%Φ5mm氧化鋯珠均使其粉料粒徑比原工藝粉料粒徑細化。
②通過二輪、三輪實驗發現當球磨頻率相同且氧化鋯珠配比質量也相同時，逐漸減少球磨時間會使粉料粒徑逐漸。
③仔細比較兩種不同的氧化鋯珠配比所磨出粉料的粒徑會發現，比原工藝粉料磨球增加50%Φ3mm氧化鋯珠磨出的粉料粒徑，略于比原工藝粉料磨球增加50%Φ5mm氧化鋯珠磨出的粉料粒徑。
4結論
本文研究了壓電陶瓷混料磨料工藝中粉料細化的控制要點及規律。首先研究了如何將粉料粒徑細化，磨球增加50%Φ3mm氧化鋯珠和磨球50%Φ5mm氧化鋯珠均使粉料粒徑比原工藝粉料粒徑細化。在此基礎上減少了球磨時間發現粉料粒度雖有所增加但D10、D50、D90的粉料粒徑仍小于原工藝的粉料粒徑。再仔細比對磨球增加50%Φ3mm氧化鋯珠和磨球增加50%Φ5mm氧化鋯珠兩種不同磨球配比方式磨出的粉料粒徑時發現，磨球增加50%Φ3mm氧化鋯珠磨出的粉料粒徑的測試結果略于磨球增加50%Φ5mm氧化鋯珠磨出的粉料粒徑的測試結果。因此在保證粉料粒徑穩定性的前提下，使用比原工藝粉料磨球增加50%Φ3mm氧化鋯珠，并將磨料時間設定為4小時進行磨料也可以達到原工藝粉料細化的效果。這樣就將原工藝粉料的磨料時間減少了4個小時，大的節約了時間成本，提高了效率。
